NA2XS(FL)2Y

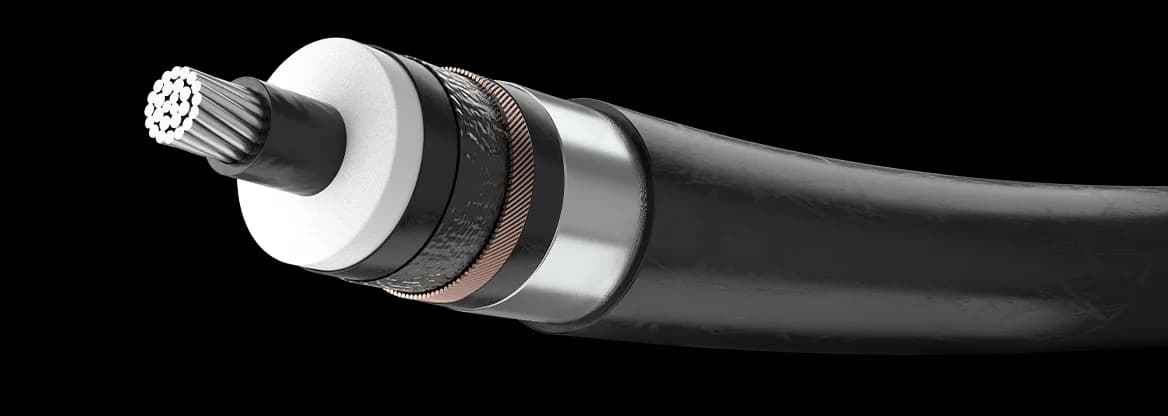

Visokonaponski jednožilni kabl 26/45 kV sa aluminijumskim provodnikom, XLPE izolacijom, ekranom od Cu žica, Al folijom i PE plaštom (NA2XS(FL)2Y).
Preuzmite tehnički list (PDF)
Varijante
| Presek (f/e) (mm²)1×95/16 | Spolj. prečnik (mm)42,0 | Masa (kg/km)1400 | Otpor DC 20 °C (Ω/km)0,320 | Otpor DC 90 °C (Ω/km)0,4096 | Indukt. (ravno) (mH/km)0,609 | Indukt. (trougao) (mH/km)0,416 | Kapacitivnost (µF/km)0,153 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×120/16 | Spolj. prečnik (mm)44,0 | Masa (kg/km)1500 | Otpor DC 20 °C (Ω/km)0,253 | Otpor DC 90 °C (Ω/km)0,3238 | Indukt. (ravno) (mH/km)0,590 | Indukt. (trougao) (mH/km)0,401 | Kapacitivnost (µF/km)0,165 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×150/25 | Spolj. prečnik (mm)45,5 | Masa (kg/km)1750 | Otpor DC 20 °C (Ω/km)0,206 | Otpor DC 90 °C (Ω/km)0,2637 | Indukt. (ravno) (mH/km)0,572 | Indukt. (trougao) (mH/km)0,389 | Kapacitivnost (µF/km)0,178 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×185/25 | Spolj. prečnik (mm)47,5 | Masa (kg/km)1950 | Otpor DC 20 °C (Ω/km)0,164 | Otpor DC 90 °C (Ω/km)0,2099 | Indukt. (ravno) (mH/km)0,556 | Indukt. (trougao) (mH/km)0,376 | Kapacitivnost (µF/km)0,191 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×240/25 | Spolj. prečnik (mm)50,0 | Masa (kg/km)2200 | Otpor DC 20 °C (Ω/km)0,125 | Otpor DC 90 °C (Ω/km)0,1600 | Indukt. (ravno) (mH/km)0,535 | Indukt. (trougao) (mH/km)0,363 | Kapacitivnost (µF/km)0,209 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×300/25 | Spolj. prečnik (mm)52,5 | Masa (kg/km)2450 | Otpor DC 20 °C (Ω/km)0,100 | Otpor DC 90 °C (Ω/km)0,1280 | Indukt. (ravno) (mH/km)0,519 | Indukt. (trougao) (mH/km)0,351 | Kapacitivnost (µF/km)0,226 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×400/35 | Spolj. prečnik (mm)55,5 | Masa (kg/km)2950 | Otpor DC 20 °C (Ω/km)0,0788 | Otpor DC 90 °C (Ω/km)0,1009 | Indukt. (ravno) (mH/km)0,497 | Indukt. (trougao) (mH/km)0,338 | Kapacitivnost (µF/km)0,252 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×500/35 | Spolj. prečnik (mm)59,0 | Masa (kg/km)3400 | Otpor DC 20 °C (Ω/km)0,0605 | Otpor DC 90 °C (Ω/km)0,0774 | Indukt. (ravno) (mH/km)0,481 | Indukt. (trougao) (mH/km)0,328 | Kapacitivnost (µF/km)0,274 | Dostupnost Na upit |
| Presek (f/e) (mm²)1×630/35 | Spolj. prečnik (mm)62,5 | Masa (kg/km)3900 | Otpor DC 20 °C (Ω/km)0,0469 | Otpor DC 90 °C (Ω/km)0,0600 | Indukt. (ravno) (mH/km)0,464 | Indukt. (trougao) (mH/km)0,317 | Kapacitivnost (µF/km)0,300 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Presek (f/e) (mm²)1×95/16 | Zemlja, ravno (A)284 | Zemlja, trougao (A)256 | Vazduh, ravno (A)328 | Vazduh, trougao (A)281 |
| Presek (f/e) (mm²)1×120/16 | Zemlja, ravno (A)322 | Zemlja, trougao (A)290 | Vazduh, ravno (A)378 | Vazduh, trougao (A)323 |
| Presek (f/e) (mm²)1×150/25 | Zemlja, ravno (A)355 | Zemlja, trougao (A)324 | Vazduh, ravno (A)425 | Vazduh, trougao (A)365 |
| Presek (f/e) (mm²)1×185/25 | Zemlja, ravno (A)400 | Zemlja, trougao (A)366 | Vazduh, ravno (A)485 | Vazduh, trougao (A)418 |
| Presek (f/e) (mm²)1×240/25 | Zemlja, ravno (A)461 | Zemlja, trougao (A)426 | Vazduh, ravno (A)572 | Vazduh, trougao (A)494 |
| Presek (f/e) (mm²)1×300/25 | Zemlja, ravno (A)516 | Zemlja, trougao (A)479 | Vazduh, ravno (A)649 | Vazduh, trougao (A)564 |
| Presek (f/e) (mm²)1×400/35 | Zemlja, ravno (A)572 | Zemlja, trougao (A)545 | Vazduh, ravno (A)737 | Vazduh, trougao (A)654 |
| Presek (f/e) (mm²)1×500/35 | Zemlja, ravno (A)638 | Zemlja, trougao (A)614 | Vazduh, ravno (A)835 | Vazduh, trougao (A)747 |
| Presek (f/e) (mm²)1×630/35 | Zemlja, ravno (A)728 | Zemlja, trougao (A)690 | Vazduh, ravno (A)950 | Vazduh, trougao (A)851 |
Konstrukcija
ProvodnikAl užetani / stranded Al
Poluprov. slojeviUnutrašnji i spoljašnji / inner + outer
IzolacijaXLPE
EkranCu žice + bubreće trake / Cu wires
Radij. barijeraAl folija obložena PE / PE-Al foil
PlaštPE
Tehnički podaci
Napon Uo/U26/45 kV
Maks. radna temp.90 °C
Temp. kratkog spoja250 °C (maks. 5 s)
Min. radijus savijanja20 × D
VodonepropusnostUzdužna + radijalna
IzolacijaXLPE
Primena
Visokonaponski kablovi sa niskim dielektričnim gubicima, za energetske mreže sa naglim promenama opterećenja. Polažu se u stambenim i industrijskim zonama, pod zemljom ili u kablovskim kanalima.
Standardi
IEC60840
VDE 0276-632 · IEC 60840
Dokumentacija
NA2XS(FL)2Y · PDF · 401 KBPreuzmite tehnički list (PDF)
