SPDG-N120M10

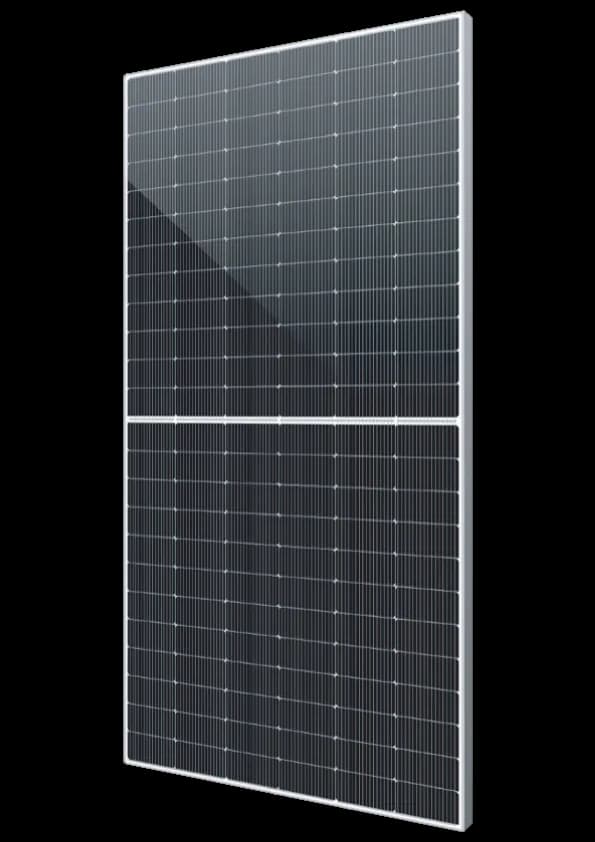

N-tip TOPCon bifacijalni modul, 455-490 Wp — 120 polućelije, N-tip monokristalne, 16BB, 182×91 mm.
Preuzmite tehnički list (PDF)
455 W
- Efikasnost
- 21,01 %
- Napon Voc
- 42,1 V
- Struja Isc
- 13,83 A
460 W
- Efikasnost
- 21,24 %
- Napon Voc
- 42,24 V
- Struja Isc
- 13,94 A
465 W
- Efikasnost
- 21,47 %
- Napon Voc
- 42,38 V
- Struja Isc
- 14,03 A
470 W
- Efikasnost
- 21,7 %
- Napon Voc
- 42,52 V
- Struja Isc
- 14,12 A
475 W
- Efikasnost
- 21,93 %
- Napon Voc
- 42,66 V
- Struja Isc
- 14,2 A
480 W
- Efikasnost
- 22,16 %
- Napon Voc
- 42,8 V
- Struja Isc
- 14,29 A
485 W
- Efikasnost
- 22,39 %
- Napon Voc
- 42,94 V
- Struja Isc
- 14,38 A
490 W
- Efikasnost
- 22,62 %
- Napon Voc
- 43,06 V
- Struja Isc
- 14,47 A
Varijante
| Snaga Pmax (W)455 | Napon MPP (V)34,76 | Struja MPP (A)13,09 | Napon Voc (V)42,1 | Struja Isc (A)13,83 | Efikasnost (%)21,01 | Dostupnost Na upit |
| Snaga Pmax (W)460 | Napon MPP (V)34,88 | Struja MPP (A)13,19 | Napon Voc (V)42,24 | Struja Isc (A)13,94 | Efikasnost (%)21,24 | Dostupnost Na upit |
| Snaga Pmax (W)465 | Napon MPP (V)34,99 | Struja MPP (A)13,29 | Napon Voc (V)42,38 | Struja Isc (A)14,03 | Efikasnost (%)21,47 | Dostupnost Na upit |
| Snaga Pmax (W)470 | Napon MPP (V)35,11 | Struja MPP (A)13,39 | Napon Voc (V)42,52 | Struja Isc (A)14,12 | Efikasnost (%)21,7 | Dostupnost Na upit |
| Snaga Pmax (W)475 | Napon MPP (V)35,24 | Struja MPP (A)13,48 | Napon Voc (V)42,66 | Struja Isc (A)14,2 | Efikasnost (%)21,93 | Dostupnost Na upit |
| Snaga Pmax (W)480 | Napon MPP (V)35,38 | Struja MPP (A)13,57 | Napon Voc (V)42,8 | Struja Isc (A)14,29 | Efikasnost (%)22,16 | Dostupnost Na upit |
| Snaga Pmax (W)485 | Napon MPP (V)35,52 | Struja MPP (A)13,66 | Napon Voc (V)42,94 | Struja Isc (A)14,38 | Efikasnost (%)22,39 | Dostupnost Na upit |
| Snaga Pmax (W)490 | Napon MPP (V)35,66 | Struja MPP (A)13,75 | Napon Voc (V)43,06 | Struja Isc (A)14,47 | Efikasnost (%)22,62 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Snaga STC (W)455 | Snaga Pmax (W)342 | Napon MPP (V)32,60 | Struja MPP (A)10,48 | Napon Voc (V)39,60 | Struja Isc (A)11,15 |
| Snaga STC (W)460 | Snaga Pmax (W)346 | Napon MPP (V)32,70 | Struja MPP (A)10,56 | Napon Voc (V)39,80 | Struja Isc (A)11,24 |
| Snaga STC (W)465 | Snaga Pmax (W)350 | Napon MPP (V)32,90 | Struja MPP (A)10,63 | Napon Voc (V)39,9 | Struja Isc (A)11,31 |
| Snaga STC (W)470 | Snaga Pmax (W)354 | Napon MPP (V)33 | Struja MPP (A)10,71 | Napon Voc (V)40,1 | Struja Isc (A)11,38 |
| Snaga STC (W)475 | Snaga Pmax (W)358 | Napon MPP (V)33,2 | Struja MPP (A)10,77 | Napon Voc (V)40,2 | Struja Isc (A)11,44 |
| Snaga STC (W)480 | Snaga Pmax (W)362 | Napon MPP (V)33,3 | Struja MPP (A)10,86 | Napon Voc (V)40,4 | Struja Isc (A)11,52 |
| Snaga STC (W)485 | Snaga Pmax (W)363 | Napon MPP (V)33,2 | Struja MPP (A)10,92 | Napon Voc (V)40,2 | Struja Isc (A)11,59 |
| Snaga STC (W)490 | Snaga Pmax (W)366 | Napon MPP (V)33,3 | Struja MPP (A)11 | Napon Voc (V)40,3 | Struja Isc (A)11,66 |
Konstrukcija
Ćelija120 polućelije, N-tip monokristalne, 16BB, 182×91 mm
Prednje staklo2,0 mm staklo
Zadnje staklo2,0 mm polukaljeno staklo
RamCrni ram
Priključna kutijaIP68
KonektorNingbo GZX PV-GZX1500, 1500VDC, 39A, IP68 · 4 mm² / 1100 mm
Tehnički podaci
Snaga Pmax455–490 Wp
Maks. efikasnost22,62 %
Napon praznog hoda43,06 V
Struja kratkog spoja14,47 A
Maks. napon sistema1500 V DC
Bifacijalni dobitakdo +15 %
Primena
Bifacijalni N-tip TOPCon modul za mrežne i samostalne fotonaponske sisteme — krovne, komercijalne i solarne elektrane. Visok prinos i pri difuznom i reflektovanom svetlu sa zadnje strane.
Standardi
IEC61215
IEC61730
TÜV · CE · CEC · WEEE · INMETRO · PV CYCLE · ISO 9001 · ISO 14001 · ISO 45001 · OHSAS 18001 · SA 8000 · IEC 61215 · IEC 61730
Dokumentacija
SPDG-N120M10 · PDF · 5,8 MBPreuzmite tehnički list (PDF)
