SPDG-N132M10

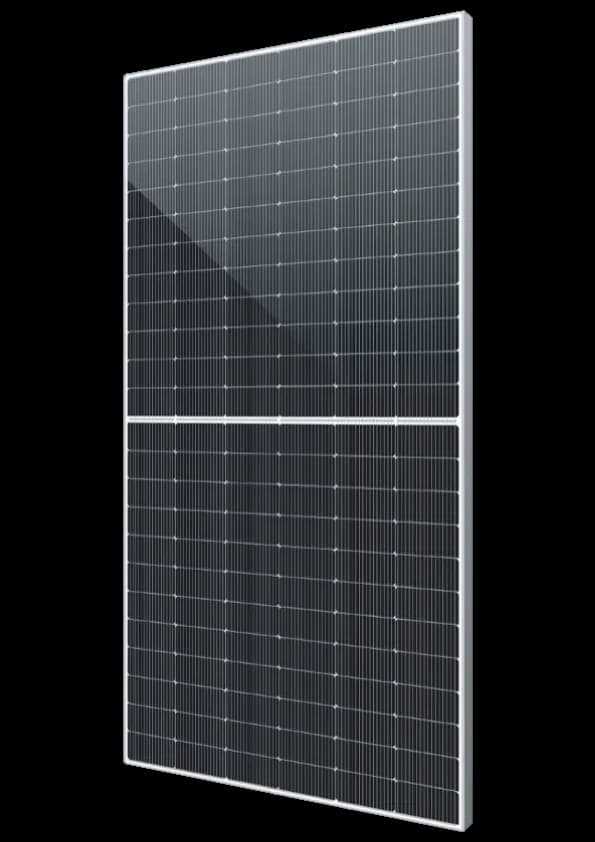

N-tip TOPCon bifacijalni modul, 510-540 Wp — 132 polućelije, N-tip monokristalne, 16BB, 182×91 mm.
Preuzmite tehnički list (PDF)
510 W
- Efikasnost
- 21,48 %
- Napon Voc
- 46,53 V
- Struja Isc
- 14,01 A
515 W
- Efikasnost
- 21,69 %
- Napon Voc
- 46,71 V
- Struja Isc
- 14,08 A
520 W
- Efikasnost
- 21,90 %
- Napon Voc
- 46,87 V
- Struja Isc
- 14,16 A
525 W
- Efikasnost
- 22,11 %
- Napon Voc
- 47,03 V
- Struja Isc
- 14,24 A
530 W
- Efikasnost
- 22,32 %
- Napon Voc
- 47,19 V
- Struja Isc
- 14,32 A
535 W
- Efikasnost
- 22,53 %
- Napon Voc
- 47,35 V
- Struja Isc
- 14,4 A
540 W
- Efikasnost
- 22,74 %
- Napon Voc
- 47,5 V
- Struja Isc
- 14,48 A
Varijante
| Snaga Pmax (W)510 | Napon MPP (V)38,45 | Struja MPP (A)13,29 | Napon Voc (V)46,53 | Struja Isc (A)14,01 | Efikasnost (%)21,48 | Dostupnost Na upit |
| Snaga Pmax (W)515 | Napon MPP (V)38,55 | Struja MPP (A)13,36 | Napon Voc (V)46,71 | Struja Isc (A)14,08 | Efikasnost (%)21,69 | Dostupnost Na upit |
| Snaga Pmax (W)520 | Napon MPP (V)38,64 | Struja MPP (A)13,46 | Napon Voc (V)46,87 | Struja Isc (A)14,16 | Efikasnost (%)21,90 | Dostupnost Na upit |
| Snaga Pmax (W)525 | Napon MPP (V)38,75 | Struja MPP (A)13,55 | Napon Voc (V)47,03 | Struja Isc (A)14,24 | Efikasnost (%)22,11 | Dostupnost Na upit |
| Snaga Pmax (W)530 | Napon MPP (V)38,86 | Struja MPP (A)13,64 | Napon Voc (V)47,19 | Struja Isc (A)14,32 | Efikasnost (%)22,32 | Dostupnost Na upit |
| Snaga Pmax (W)535 | Napon MPP (V)38,97 | Struja MPP (A)13,73 | Napon Voc (V)47,35 | Struja Isc (A)14,4 | Efikasnost (%)22,53 | Dostupnost Na upit |
| Snaga Pmax (W)540 | Napon MPP (V)39,08 | Struja MPP (A)13,82 | Napon Voc (V)47,5 | Struja Isc (A)14,48 | Efikasnost (%)22,74 | Dostupnost Na upit |
Cene za registrovane privredne subjekte · Registracija traje 2 minuta
PrijavaRegistracijaReferentne tabele
| Snaga STC (W)510 | Snaga Pmax (W)384 | Napon MPP (V)36,1 | Struja MPP (A)10,64 | Napon Voc (V)43,8 | Struja Isc (A)11,29 |
| Snaga STC (W)515 | Snaga Pmax (W)387 | Napon MPP (V)36,3 | Struja MPP (A)10,68 | Napon Voc (V)44 | Struja Isc (A)11,35 |
| Snaga STC (W)520 | Snaga Pmax (W)392 | Napon MPP (V)36,4 | Struja MPP (A)10,75 | Napon Voc (V)44,2 | Struja Isc (A)11,41 |
| Snaga STC (W)525 | Snaga Pmax (W)395 | Napon MPP (V)36,6 | Struja MPP (A)10,81 | Napon Voc (V)44,3 | Struja Isc (A)11,48 |
| Snaga STC (W)530 | Snaga Pmax (W)399 | Napon MPP (V)36,7 | Struja MPP (A)10,85 | Napon Voc (V)44,5 | Struja Isc (A)11,54 |
| Snaga STC (W)535 | Snaga Pmax (W)400 | Napon MPP (V)36,6 | Struja MPP (A)10,93 | Napon Voc (V)44,3 | Struja Isc (A)11,60 |
| Snaga STC (W)540 | Snaga Pmax (W)404 | Napon MPP (V)36,7 | Struja MPP (A)11 | Napon Voc (V)44,5 | Struja Isc (A)11,67 |
Konstrukcija
Ćelija132 polućelije, N-tip monokristalne, 16BB, 182×91 mm
Prednje staklo2,0 mm staklo
Zadnje staklo2,0 mm polukaljeno staklo
RamCrni ram
Priključna kutijaIP68
KonektorNINGBO GZX PV-GZX1500, 1500VDC, 39A, IP68 · 4 mm² / 1300 mm
Tehnički podaci
Snaga Pmax510–540 Wp
Maks. efikasnost22,74 %
Napon praznog hoda47,5 V
Struja kratkog spoja14,48 A
Maks. napon sistema1500 V DC
Bifacijalni dobitakdo +15 %
Primena
Bifacijalni N-tip TOPCon modul za mrežne i samostalne fotonaponske sisteme — krovne, komercijalne i solarne elektrane. Visok prinos i pri difuznom i reflektovanom svetlu sa zadnje strane.
Standardi
TÜV · CE · CEC · WEEE · INMETRO · PV CYCLE · ISO 9001 · ISO 14001 · ISO 45001 · OHSAS 18001 · SA 8000
Dokumentacija
SPDG-N132M10 · PDF · 5,8 MBPreuzmite tehnički list (PDF)
